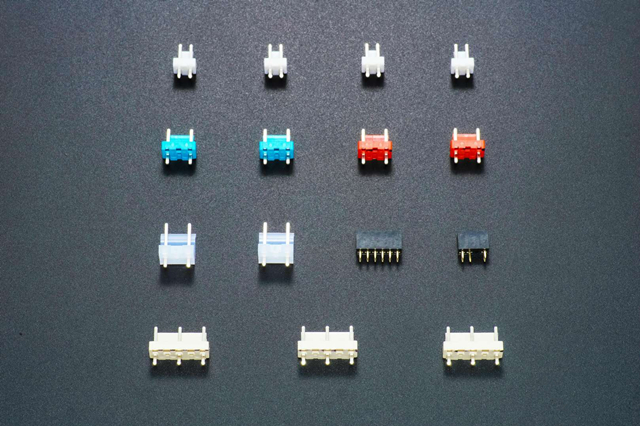

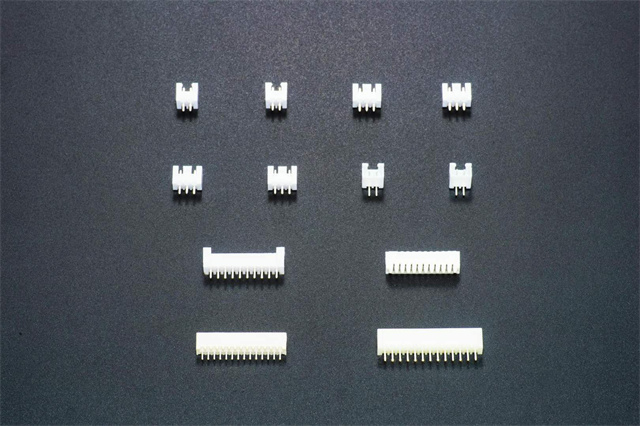

插件元件對象:連接器最大長度為40mm，最大寬度為13mm，最大高度為26mm
供料系統:振動盤、送料器
插件速度:0.45秒/件
運動精度: 0.001mm/脈沖
裝卸PCB時間: 3S
運動系統:松下伺服控制器、馬達
元件包裝方式: 散裝
編程功能:在線視覺編程、視覺校正， 簡易的EXCEL表格制程
可裝卸PCB尺寸:最大380mmx280mm； 最小50mmx50mm。(加大可訂制)
數據輸入: USB接口導入、手工錄入
插件頭數量:可配置1-6個插件頭，插入不同規格連接器
通信接 口:RS-232C
元件要求:PIN腳直徑0.4-1.2mm
使用電源:單相220V/AC、50/60HZ、2KVA
PCB板要求:靠板邊需要有定位孔；元件孔徑比元件腳大0.5mm，
空氣壓力: 5-6kg/cm2
插入方向:可設置0-360度，增量為1度
噪音:≤75db
元件本體距離:元件與元件距離2mm(可訂制高密度)
環境溫度:10℃-30℃
元件方向檢測: 振動盤對物料進行檢測
環境濕度:30%-70%
元件固定方式:靠中間的腳向外彎其中兩個，并帶檢測功能
耗氣量:0.63m/min
控制系統:自主研發的控制系統，工業電腦+運動控制卡高效控制
設備外形尺寸: 1950mm*1200mm*1530mm
顯示系統:17寸彩色液晶顯示器
設備重量:1500kg
Windows環境下運行的操作軟件， 生產數據、管理數據、設備參數、編輯程序、全部I/O信號診斷等均可在主機上完成，界面人性化，高科技術的應用使設備簡潔高效，上手容易，操作性佳。
插件速度
0.45/秒 件，采用松下AC 伺服驅動，高速度低噪音，運動穩定。視覺系統
工業專用高清相機與自主開發的視覺校正軟件組成 視覺系統， 可視PCB孔位與編程所輸坐標的偏差， 快速自動校正所有坐標與實際PCB孔位對中， 確保插件精準，大大提高編程效率。
漏件檢測
當插入漏件時，可實現漏件檢測并設有補插功能。
01.采用最新款總線伺服器電機日本松下(Panasonic) 品牌。
02.送板、接駁臺系統電機采用東方品牌。
03.氣動元件采用臺灣亞德客(Air tac) 品牌。
04.絲杠采用日本THK品牌。
05.攝像系統采用大恒圖像(500萬像素)品牌。
06.繼電器采用日本歐姆龍(OMRON) 品牌。
07.光電傳感器采用日本松下(panasonic) 品牌。
08.主要零部件材料采用日本模具鋼材質。
